Lors des opérations de sourcing et de vérification produit, il est important de garder une vue sur les normes et régulations qui s’appliquent aux produits. Je présente sur la figure 1 une sélection des normes principales et régulations en vigueur sur les systèmes photovoltaïques.
ENVIRONNEMENT
En commençant par la base, il est important d’éviter la pollution par des substances dangereuses pour l’environnement. On trouve les régulations sur ces produits dangereux : ROSH, REACH et IEC 63000, ainsi que les émissions électromagnétiques EN 61000.
GUIDES ET NORMES GÉNÉRALES
La conception et la mise en œuvre des installations photovoltaïques sont encadrées par la norme NF C 15-100, qui traite des installations électriques à basse tension (BT). Elle est consultable gratuitement en ligne sur le site Internet de l'AFNOR, étant une norme d'application obligatoire. Cette norme a été amendée en août 2008 pour que les installations photovoltaïques fassent partie des installations électriques entrant dans son champ d'application.
Elle est complétée par plusieurs guides de juillet 2013, présentés en orange : C 15-712-1 et C 15-712-2 qui traitent de tous les composants des installations photovoltaïques : modules photovoltaïques, circuit à courant continu, onduleurs, circuits à courant alternatif, raccordement au réseau et stockage par batterie. Une mise à jour en janvier 2025 par “Guide complémentaire de conception des installations photovoltaïques raccordées au réseau sans stockage” est attendue, en attendant une mise à jour par l’AFNOR du C 15-712-1 (Voir ref pour lien).
fig - Modules et Cables
CÂBLES
Les câbles sont soumis à un environnement rigoureux : chaleur et rayonnement solaire peuvent endommager les gaines de protection. La norme EN 50618 impose donc aux câbles d’être unipolaires, à faible émission de fumée et sans halogène, d’avoir des conducteurs flexibles en cuivre recouverts d'étain ainsi qu’une isolation et une gaine réticulées.
MODULES PV
Les deux normes principales IEC 61215 et EC 61730 sont habituellement passées ensemble, leur coût est d'environ 30 000 à 50 000 USD pour une durée de 3 mois avec une série importante de tests pour assurer la fiabilité et la sécurité des systèmes :
- IEC 61215 : Pour tester la fiabilité des panneaux sur leurs 25 ans d’utilisation. Huit panneaux sont testés dans diverses conditions (voir figure 2).
- EC 61730 : Cette norme se concentre sur la sécurité avec isolation électrique, résistance aux charges mécaniques, résistance aux facteurs environnementaux, résistance au feu, marquage et documentation, durabilité des matériaux et conformité à d'autres normes.

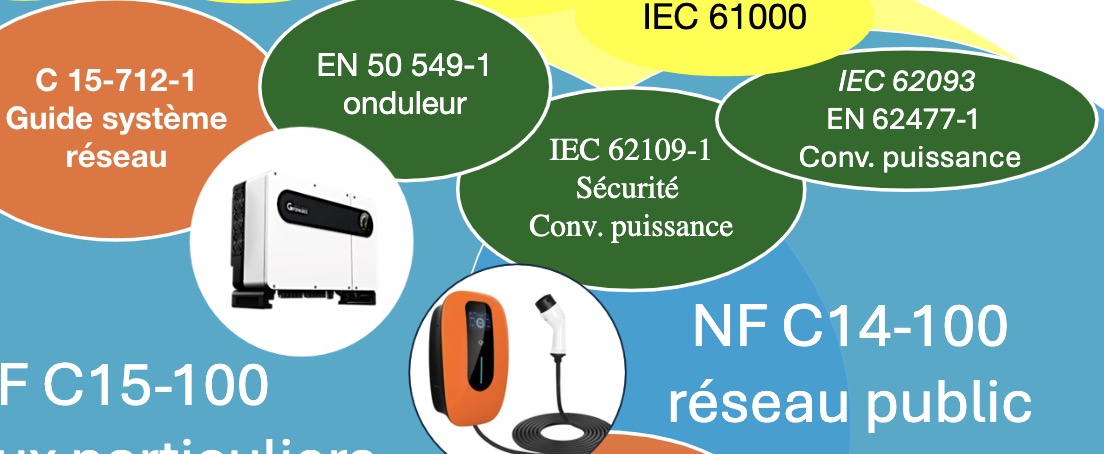

fig - Onduleurs et Bornes EV
ONDULEUR et CONVERTISSEUR DE PUISSANCE
La norme la plus importante est à présent la EN 50549-1 et 2, indispensable à passer pour la vente en France à partir de janvier 2025. Elles couvrent les points de protection interne anti-îlotage, l’isolation galvanique entre les parties AC et DC et le dimensionnement des câbles d’entrée et de sortie, ainsi que la protection IP 64 sur les boîtiers destinés à être installés à l’extérieur.
Pour les systèmes de plus grande taille, on peut rappeler les normes IEC 62109 et IEC 62093 pour les systèmes de conversion d’énergie reliés à des systèmes photovoltaïques.
BORNE EV
L’installation des bornes de chargement des véhicules électriques doit être effectuée par des techniciens confirmés IRVE (Infrastructure de Recharge pour Véhicules Électriques) qui se rapportent à UTE C15-722 / UTE C 17-722 : « Guide pratique – Installations d’alimentation de véhicules électriques ou hybrides rechargeables par socle de prise de courant », ainsi qu’aux normes de standardisation des prises de recharge : IEC 61851.

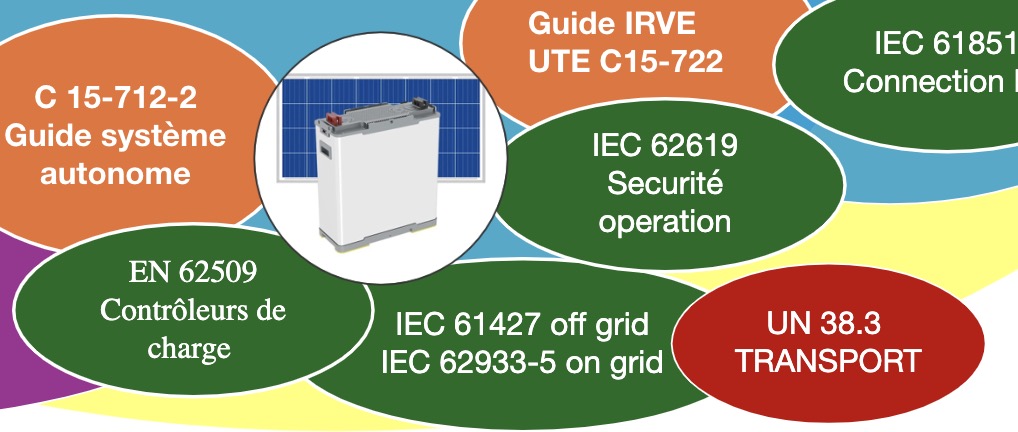

fig - Batteris et regulateurs
BATTERIES ET RÉGULATEUR
Pour éviter tout risque durant le transport des batteries qui doivent rester en partie chargées : la norme UN 38.3 est indispensable. Les normes EN 62509 (contrôleurs de charge de batterie), IEC 62619 (sécurité pour l’opération des batteries au lithium), IEC 62933-5 et IEC 61427 (sécurité pour les systèmes de stockage d'énergie intégrés ou non au réseau), et EN 62477 (concernant la conversion de puissance électronique) sont également importantes. Enfin, les normes NFPA 855, NFPA 68 et UL 9540A couvrent les tests sur les risques de sécurité incendie.
Présenation générale
AVIS SUPPLÉMENTAIRE TECHNIQUE
Pour conclure cette revue, on peut nommer les ETN (Études de Technique Nouvelle), ATec (Avis Technique) et ATEx (Avis Technique d'Expérimentation), qui sont des études et évaluations des produits en compatibilité avec le système d’installation et les modules photovoltaïques. Elles sont réalisées par des bureaux de contrôle et par le Centre Scientifique et Technique du Bâtiment qui vérifient des points critiques comme l'étanchéité, la résistance mécanique, le risque d'incendie. Ces avis sont requis par les compagnies d'assurance en amont de la réalisation d'un projet photovoltaïque en toiture. À noter, l'ATec est une étude beaucoup plus poussée incluant des tests en laboratoire (soufflerie par ex.) qui peut durer plus d'un an.
À partir de ces normes, on peut organiser un sourcing plus efficace et établir des listes de tests pratiques pouvant être effectués directement sur les lignes de production pour vérifier si les produits respectent bien ces normes.
ref:
ATEC
https://evaluation.cstb.fr/fr/avis-technique/
